UI 框架大概思路#

主界面
- Home
  - 展示尚未分类的 meme 瀑布流
- Album
  - 展示 meme 组提供搜索功能
- Settings

底部导航栏的实现#

在 Compose 中，底部导航栏的实现存在不少问题。Material Design 从 Material 2 演进到 Material 3 后，BottomNavigation 组件已被迁移至 NavigationBar。然而，Google 官方的文档至今仍在使用旧版的 BottomNavigation 写法，令人疑惑。接下来，我们将介绍 Navigation 相关的几个关键概念。

概念	目的	类型
Host	承载当前导航目标的 UI 元素。当用户在应用中导航时，应用会将不同的目标放进或移出自己，从而完成界面切换。	NavHost
Graph	定义应用内所有导航目标及它们之间连接关系的数据结构。	NavGraph
Controller	管理目标之间导航的核心协调者。提供导航方法、深度链接处理、返回栈管理等功能。	NavController
Destination	导航图中的一个节点。用户导航到该节点时，主机会显示对应内容。	NavDestination 通常在构建导航图时创建。
Route	唯一标识一个目的地及其所需数据。通过路由执行导航，路由会把你带到对应的目的地。	任何可序列化的数据类型

首先需要获取 navController 对象，并定义应用需要导航的页面路由。这里我使用了一个预先定义的 TopLevelRoute 数据类来封装路由信息。由于该类的实现较为简单，这里不再展开说明。

1
val navController = rememberNavController()
2
val topLevelRoutes = listOf(
3
        TopLevelRoute("Home", "Home", Icons.Filled.Home),
4
        TopLevelRoute("Album", "Album", Icons.Filled.Favorite),
5
        TopLevelRoute("Settings", "Settings", Icons.Filled.Settings),
6
)

将 NavigationBar 组件作为 bottomBar 参数传入 Scaffold。

1
bottomBar = {
2
            NavigationBar {
3
                val navBackStackEntry by navController.currentBackStackEntryAsState()
4
                val currentDestination = navBackStackEntry?.destination
5
                topLevelRoutes.forEach{ topLevelRoute ->
6
                    NavigationBarItem(
7
                        icon = { Icon(topLevelRoute.icon, contentDescription = topLevelRoute.name) },
8
                        label = { Text(topLevelRoute.name) },
9
                        selected = currentDestination?.route == topLevelRoute.route,
10
                        onClick = {
11
                            navController.navigate(topLevelRoute.route){
12
                                popUpTo(navController.graph.findStartDestination().id){
13
                                    saveState = true
14
                                }
15
                                launchSingleTop =true
16
                                restoreState = true
17
                            }
18
                        }
19
                    )
20
                }
21
            }
22
        }

这里的 navBackStackEntry 变量委托给了 navController 的扩展函数，返回的是 BackStackEntry 的栈顶，也就是最后导航到的页面。另外，当导航栈顶发生改变时，会触发重组。
而 currentDestination 则是当前界面的 route，需要用到它来判断 NavigationBarItem 的 selected 属性。
可以看到，调用 navController 的 navigate 方法时，后面还传入了一个可选的 builder，作用如下：

popUpTo(destinationId)
- 在导航之前从回退栈中移除给定 destinationId 之上的 entries,确保每次导航到一个 destination 时, 都能回到根目录, 同时 saveState 设为 true 能将弹出的 destination 中的ui和状态进行缓存
launchSingleTop =true
- 如果目标 destination 已经在栈顶,那么不再创建一个新的实例,而是直接使用已存在的,确保重复点击 Tab 时不会创建多个相同实例
restoreState = true
- 恢复之前 popUpTo 保存的状态数据

接下来在传入的 Scaffold 的 content 中添加之前提到的 NavHost

1
NavHost(
2
            navController,
3
            startDestination = "Home",
4
            modifier = Modifier.padding(innerPadding)
5
        ){
6
            composable("Home"){
7
                HomeScreen()
8
            }
9
            composable("Album") {
10
                AlbumScreen()
11
            }
12
            composable("Settings"){
13
                SettingsScreen()
14
            }
15
}

底部导航栏的简单实现到这里差不多就结束了,下面是对 LazyVerticalGrid 的简单修改

1
LazyVerticalGrid(
2
        columns = GridCells.Fixed(2),
3
        horizontalArrangement = Arrangement.spacedBy(10.dp),
4
        verticalArrangement = Arrangement.spacedBy(10.dp)
5
    ) {
6
        items(imageList){ uri ->
7
            Card(
8
                modifier = Modifier.size(80.dp, 200.dp)
9
                    .padding(start = 5.dp),
10
                elevation = CardDefaults.cardElevation(6.dp)
11
            ) {
12
                AsyncImage(
13
                    model = uri,
14
                    contentDescription = null,
15
                    modifier = Modifier.fillMaxSize(),
16
                    contentScale = ContentScale.Crop
17
                )
18
            }
19
        }
20
    }

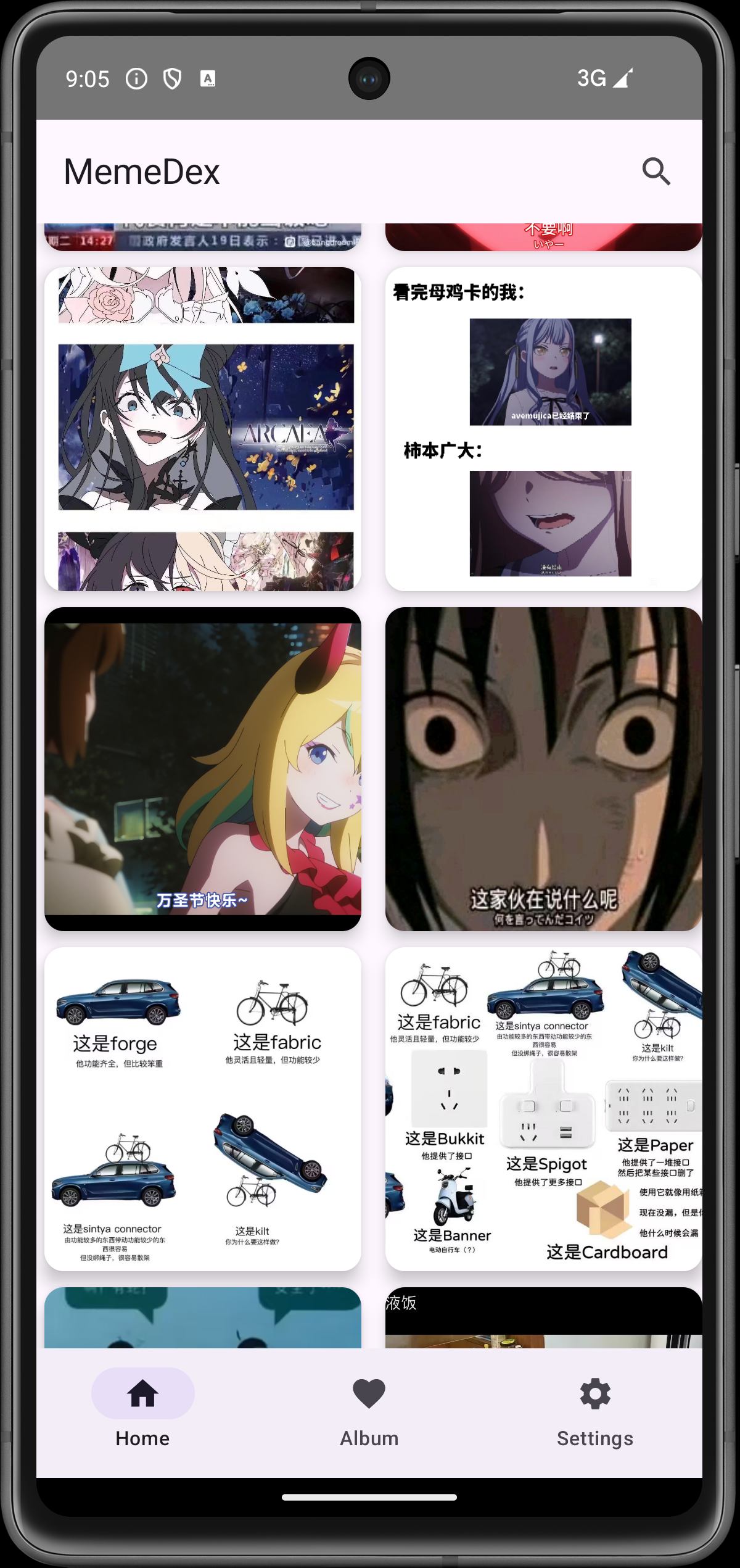

其中给 AsyncImage 套了 Card，加入了圆角和阴影，效果如下。
